Wetterstation in 90518 Altdorf

Aktuelle Wetterdaten für 90518 Altdorf

Nach längerem Basteln, Selektieren von Komponenten, Löten, Programmieren und Kalibrieren liefert die Wetterstation im Garten jetzt zuverlässige (und richtige....) Werte:

wetter.onderka.com

Standort

Auf der South Side von Altdorf, im Garten. Die Sensoren (bis auf den Bodensensor) befinden sich in 2m Höhe, windgeschützt im Schatten.

Hardware

Die Wetterstation besteht aus einem Espressif ESP8266 (ESP12-E, NodeMCU V2 Entwicklungsboard) mit SX1276 LoRa-Modul. Dazu verbaut ist ein überdimensioniertes 5V/10W MeanWell-Netzteil, der Step-Down-Regler, eine externe LED am Gehäuse zur Funktionskontrolle vom Haus aus und ein Reset-Taster für den ESP8266.

Verbaut ist alles in einem IP68 Hauptgehäuse im Schatten mit einem abgesetzten kleineren IP68-Gehäuse im direkten Sonnenlicht für die Messung der Lichtstärke und der UV-Belastung - Bei 0,1 Mbit/s funktioniert I2C durch CAT7-Kabel problemlos über einen Meter.

Die Träger und Winkel für die Montage des ESP und der Sensoren sind aus PETG gedruckt, es darf gewettet werden, wie viele Jahre das hält.

Auf einer Lochrasterplatine befinden sich ein 3,3V Step-Down-Regler mit Schraubterminals für den Spannungs-Eingang, ein Verteiler für 3,3V/Ground sowie ein Verteiler für I2C SDA/SCL, beide mit Stiftleisten realisiert.

Sensoren

Das meiste steht schon in der Fußzeile der Webseite:

  • Bosch SensorTec BME280, angebunden über I2C) für Lufttemperatur, -Feuchtigkeit und -Druck in 2 Metern Höhe. Der angezeigte Luftdruck ist auf QFF umgerechnet.
  • ams AG AS3935, angebunden über I2C, für Gewitter-/Blitz-Erkennung bis 40 km Entfernung. Das bisher einzige Gewitter Ende Februar 2020 wurde sicher und korrekt erkannt.
  • Silicon Labs SI7021, angebunden über I2C, für Lufttemperatur und -Feuchtigkeit im Gehäuse. Dieser Sensor dient zur Überwachung und Kontrolle des (internen) Taupunkts.
  • Rohm Semiconductor BH1750, angebunden über I2C, für Lichtstärke im direkten Sonnenlicht
  • Vishay VEML6070, angebunden über I2C, für UV-A im direkten Sonnenlicht. Das einzige Sensor-Modell, das sich für die Bestimmung der UV-Strahlung und somit des UV-Index als brauchbar erwiesen hat.
  • Dallas Semiconductor DS18B20, mit OneWire-Interface, für die Bodentemperatur in 10 cm Tiefe

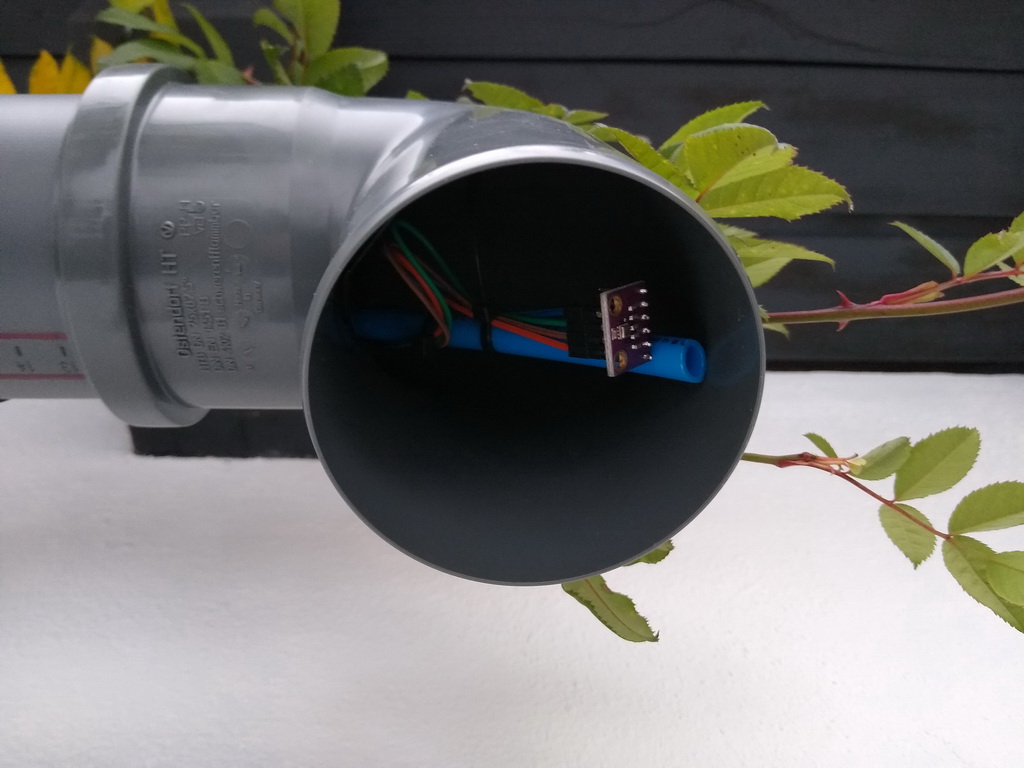

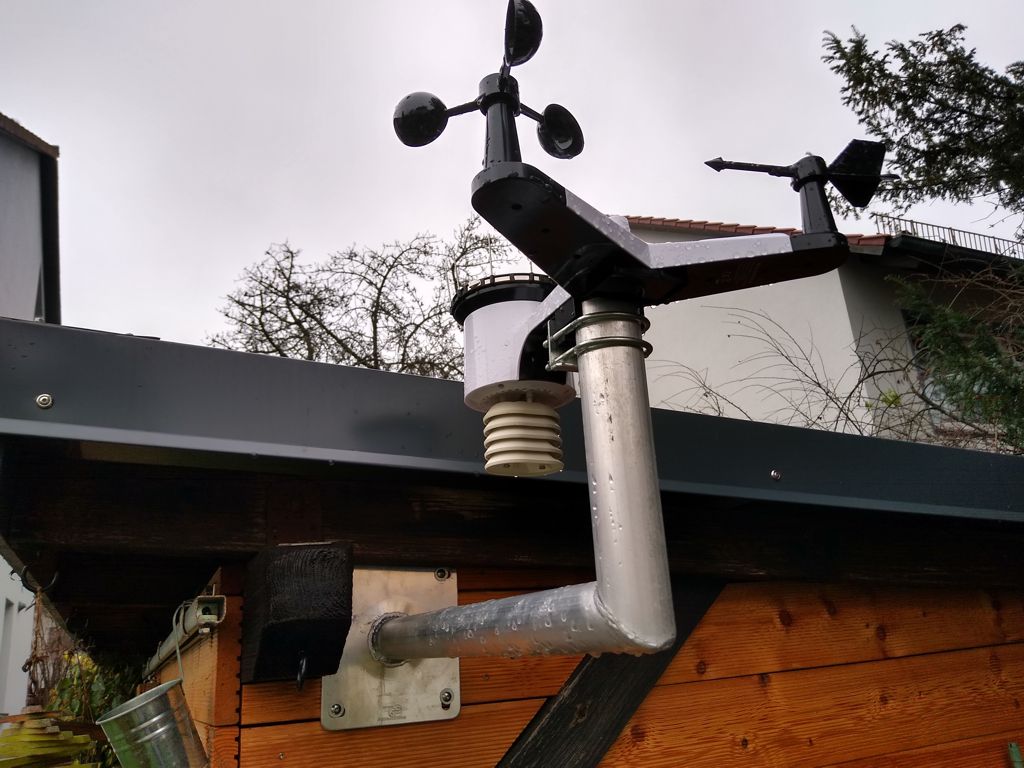

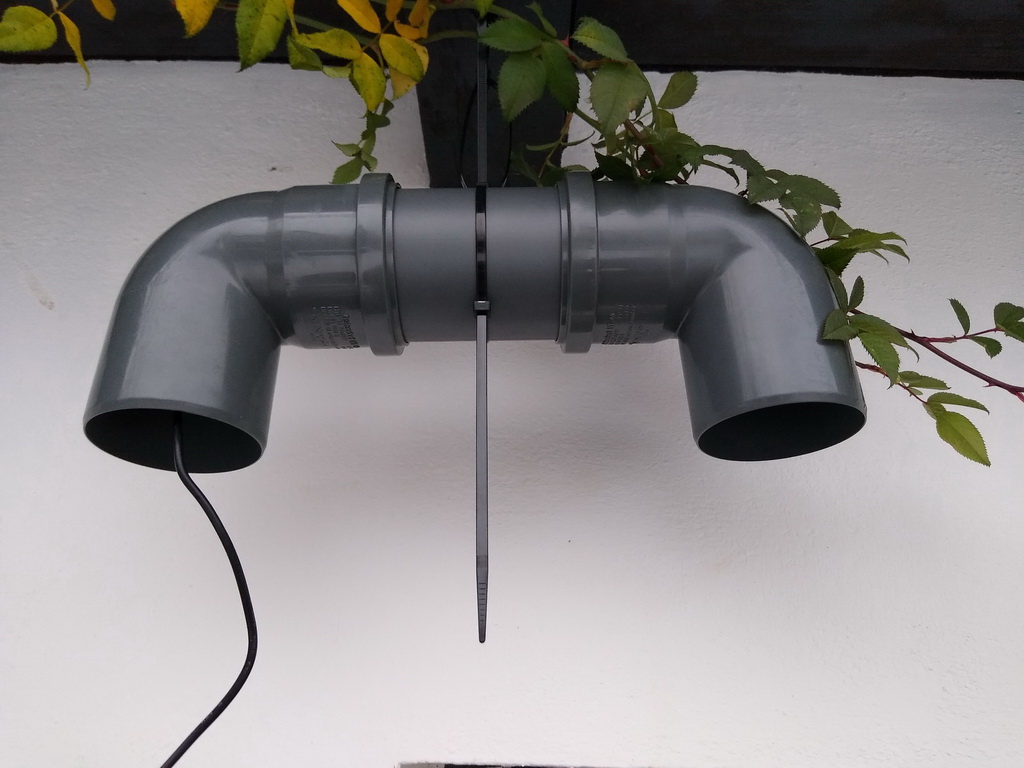

Bilder

Code

Das komplette PlatformIO-Projekt gibt es bei mir auf Anfrage ;P
